Návod na seřízení samozavírače a geze zavírače dveří

Dveřní zavírač (nebo také samozavírač) slouží k bezpečnému samovolnému dobržďování a zavírání dveřního křídla nebo k jeho aretaci v určité poloze. Může také průběžně dotláčet křídlo do rámu (například u trvale odemčených dveří). Správná montáž a seřízení samozavírače je důležité pro tichý a nezadrhávavý chod křídla.

samozavírače dveří

Typy dveřních samozavíračů

Samozavírače s horní montáží – nejběžnější typ montuje se do horní části dveří,
integrované samozavírače – jsou zabudované ve dveřích, nejsou vidět a jsou prostorově úsporné.

Často se setkáte se samozavírači Geze. Geze je německý výrobce dveřní techniky, takže se jedná o označení značky.

Seřízení a nastavení aretace samozavíračů

Funkčnost samozavíračů může být ovlivněna rozdílným tlakem vzduchu na vnitřní a vnější straně dveří (typicky v případě průvanu a u dveří v zádveří, kde dveře vytváří samostatnou komoru, z níž je nutno zajistit odvod vzduchu, jinak pravděpodobně nedojde k řádnému dovření křídla).
U mechanických seřizovačů GEZE je nutné rozlišovat seřízení na zimní a na letní provoz, protože teplota, průvan a vzduchová kapsa mohou mít vliv na funkčnost.
Rychlost, sílu a další možnosti nastavujte pouze v rozsahu, který je pro nastavování vymezený. Jinak riskujete stržení závitů.

Možnosti nastavení

Síla zavírání – udává se na stupnici 1 až 7, 7 znamení největší sílu při zavírání.
Tlumení otevírání – sníží rychlost dveří, které jsou intenzivně otevírané. Rychlost snižuje cca při 90° otevření.
Rychlost zavírání – lze individuálně nastavit, jakou rychlostí se dveře zavírají.
Koncový doraz – při dovírání (v posledních stupních před dovřením) se pohyb dveřního křídla zrychlí, aby překonalo odpor vzduchu.
Zpožděné zavírání – sníží rychlost, kterou se dveře zavírají. Vhodné například tam, kde dveřmi prochází více lidí a je třeba, aby měly dostatek času na procházení.
Úhel tlumení – určuje, kdy má zavírač začít klást větší odpor.

Postup seřízení samozavírače

postup seřízení samozavírače dveří
1. Odstrante kryt samozavírače pohybem dolů a doboku.
2. Šroubovákem (nikdy ne aku vrtačkou) nastavte seřizovací body (k čemu slouží jednotlivé seřizovací body vidíte na obrázku níže).
3. Nasazením a nacvaknutím vraťte kryt samozavírače zpět.

Seřizovací body samozavíračů s ramínkem

seřizovací body samozavírače dveří

Samozavírače GEZE nastavujete plynule pomocí nastavovacích tlačítek, která uvidíte na čelní straně po sejmutí krytu. Vysvětlení toho, k čemu slouží jednotlivé seřizovací body, najdete na obrázku výše.

U samozavírače GEZE TS 2000 nastavujete sílu zavírání a mění se posunutím zavírače blíž nebo dál od osy pantů v rámci vyvrtaných otvorů. Rychlost zavírání lze nastavit prvky pod krytem na čele zavírače.

U zavírače GEZE TS 3000 se síla zavírání nastavuje pomocí imbusu na boční straně zavírače (obrázek výše vpravo).

Nastavení úhlu tlumení otvírání (jde pouze u některých zavíračů, např. GEZE TS 4000 a GEZE TS 5000) určuje, kdy začne zavírač klást větší odpor a tím chrání ostění dveří.

Nastavení aretace ramínka samozavírače

Pomocí aretačního tlačítka na ramínku samozavírače lze zavírače nastavit do určité otevřené polohy. Funkčnost aretace závisí na úhlu otevření dveří, není konstantní a v případě pootevřených dveří ji nelze využít. Podívejte se na návod pro nastavení aretace samozavírače, jehož ramínko aretaci umožňuje.

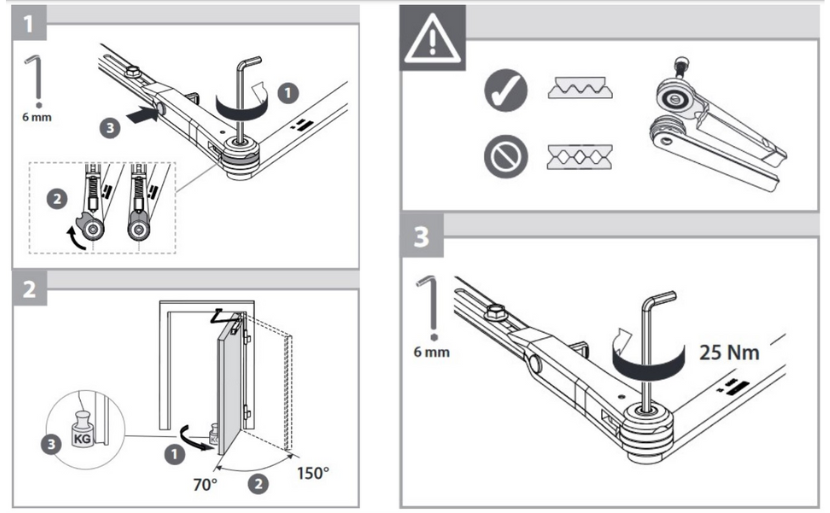

nastavení aretace ramínka samozavírače

1. Povolte šroub na ramínku samozavírače, natočte „vidličku“ a zaaretujte aretační tlačítko (šoupátko).
2. Otevřete dveře do požadované polohy a založte je proti samovolnému pohybu (usnadní Vám to práci).
3. Utáhněte šroub na ramínku samozavírače, přičemž zajistěte, aby tisícihran v kloubu ramínka zapadal do sebe bez vůle.

Postup nastavení aretace u ramínka se skrytou aretací je obdobný, pouze odpadá nutnost a možnost aretace tlačítkem (šoupátkem).

Nastavení dorazu otvírání u samozavírače s kluznou lištou

nastavení dorazu otvírání u samozavírače s kluznou lištou

Seřízení integrovaného (skrytého) samozavírače GEZE BOXER

Integrovaný dveřní zavírač boxer se montuje přímo do křídla dveří, kluzná lišta je přitom skrytá v zárubni dveří. Zavírač má nastavitelnou sílu zavírání 2-4 nebo 3-6.
